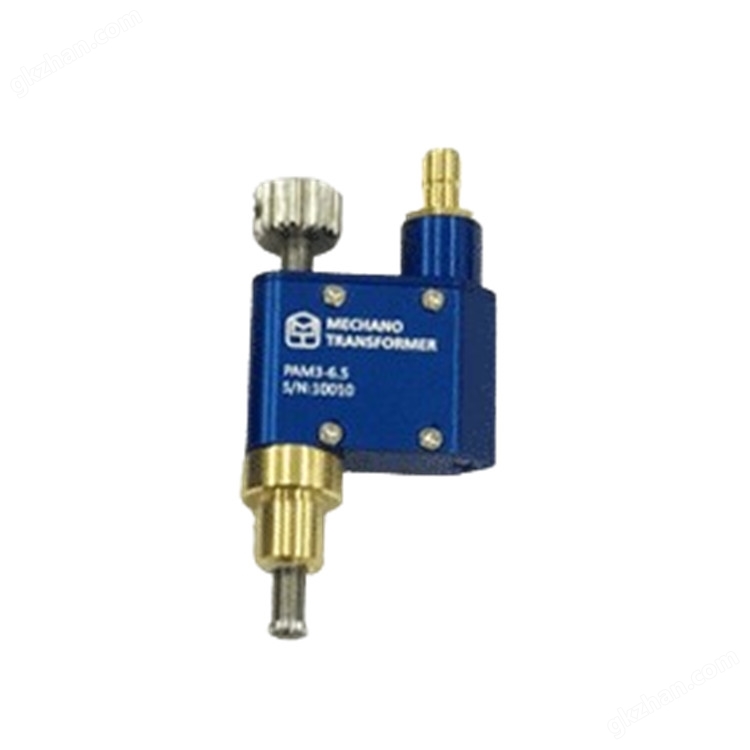

產品名稱： MECHANO TRANSFORMER壓電輔助電機PAM3-6.5

產品型號： PAM3-6.5

產品介紹：壓電輔助電機是一種能夠?qū)崿F(xiàn)大行程（長行程）、高分辨率且高推力的電機。PAM3-6.5和PAM6-13的輸出推力分別為13 N和29 N。另一方面，PAM3-6.5和PAM6-13的位移量分別為6.5 mm和13 mm，分辨率分別在30 nm和25 nm以下。由于體積小巧，僅比名片稍大，因此便于攜帶，使用方法也簡單。驅動時，請使用專用控制器（PAMC-104）及專用軟件。產品附帶專用電纜（2 m）。實現手動位移臺的自動化，邁向更合理、更有效的生產制造場景。小型壓電驅動器，其定位精度小于 30 nm，只需將手動位移臺的微米頭替換為壓電螺釘促動器，即可實現更高精度的位移。（文件）

MECHANO TRANSFORMER壓電輔助電機PAM3-6.5 性能特點：

不回撤

定位在斷電后仍可保持

定位精度小于 30 nm

支持手柄操作，也支持軟件操作

軟件可嵌入，支持二次開發

結合數據反饋，可實現自動調整

選型指南：

PAM3-6.5：平板型，3 mm，Min行程 30 nm，安裝部 φ6 柄部

PAM6-13：R型，6.5 mm，Min行程 25 nm，安裝部 φ9.5 柄部

PAMC-104：壓電輔助電機控制器，4軸，RS232C通信

PAM-RC100：壓電輔助電機控制器（遙控器）

PAMC-204：壓電輔助電機控制器，4軸，RS485通信，USB

產品結構與細節：

轉子、螺桿與旋鈕作為一個整體相連，同時與聯動裝置夾緊。當壓電陶瓷材料發生伸展時，聯動裝置 A 和聯動裝置 B 會產生前后移動，利用轉子與聯動裝置之間的摩擦力來實現間歇式前進。若加速度產生的慣性力小于靜摩擦力，則發生旋轉；若大于靜摩擦力，則發生滑動。

可選功能與配件：

多軸位移臺

雙軸鏡架（θ1 軸/θ2 軸）

技術參數：

產地：日本

位移精度：< 30 nm

Max負載：≤15 N

Max驅動頻率：1500 Hz

Max速度：≥ 1.5 mm/min

行程：≥ 6.5 mm

安裝接頭螺紋規格：M 6

連接器接口：SMB

工作溫度：10 至 40 ℃

存放溫度：5 至 40 ℃

環境濕度：10 至 80 %RH（無凝結現象）

壽命：>10 億次驅動頻率

尺寸：41×21.6×8.2 mm

重量：20 g

產品尺寸：

產品應用：

科學研究、工業用途（顯微鏡掃描、高通量顯微鏡、高分辨率顯微鏡、微操作、生物技術、干涉儀形狀測量、光罩/晶圓定位、測量技術）
