日本RSK框式水平儀541-1002

一、產品細節圖

二、型號說明

型號：541-1002

類型：框式（方形）水平儀

規格：100×100mm

感度：0.02mm/m（4 秒）

執行標準：日本 JIS 工業標準

三、核心性能

高精度測量：氣泡管全范圍精度≤±2.0 刻度；底面 / 側面 / 頂面平面度≤0.01mm；鄰面直角度≤0.02mm（100mm 規格），測量數據穩定可靠。

多向檢測：三面基準設計，水平、垂直雙向檢測通用；底座帶V 型槽，適配平面與圓柱導軌，一機多用。

讀數穩定：高透光玻璃水準管，液體配方穩定，抗輕微震動，氣泡移動平緩，長時間觀測無視覺誤差。

溫漂控制：適用溫度 10–35℃，常規車間環境下基準面不易形變，重復測量一致性好。

四、用材工藝

日本RSK框式水平儀541-1002主體材質：高品質 FC25 鑄鐵，經時效去應力處理，長期使用不易變形，基準精度持久穩定。

基準面工藝：精密研磨 + 手工研刮，接觸面貼合度高，放置平穩，減少虛位誤差。

水準管：密封封裝工藝，防塵、防漏油、抗老化，適配車間油污、粉塵等復雜工況。

表面處理：防銹涂層 + 出廠防銹油，耐腐蝕、不易生銹，潮濕環境可正常使用。

結構細節：金屬框架保護觀察窗，防壓耐摔；邊角鈍化處理，搬運不易磕碰傷手。

五、詳細參數表

表格

參數項目規格詳情

產品型號541-1002

外形尺寸100×100×38mm

刻度靈敏度0.02mm/m（4 秒）

基準面平面度≤0.01mm

鄰面直角度≤0.02mm

底座結構帶 V 型槽，平面 / 圓柱兩用

適用環境溫度10℃–35℃

主體材質時效處理 FC25 鑄鐵

產品凈重約 1.0kg

標準JIS 工業標準

六、主要用途

機床調校：小型車床、銑床、磨床床身水平與垂直度校正，保障設備運行精度。

設備安裝：自動化機架、流水線、檢測平臺的安裝找平與基準標定。

模具檢測：小型模具安裝面、分型面水平校驗，提升合模精度。

導軌校準：直線導軌、圓柱導軌平行度與水平度測量，適配軸類工件檢測。

維修保養：工廠設備定期檢修、精度復位、老舊設備基準調校。

工程測繪：精密車間基建、設備地基找平、工裝夾具定位校準。

七、包裝規格

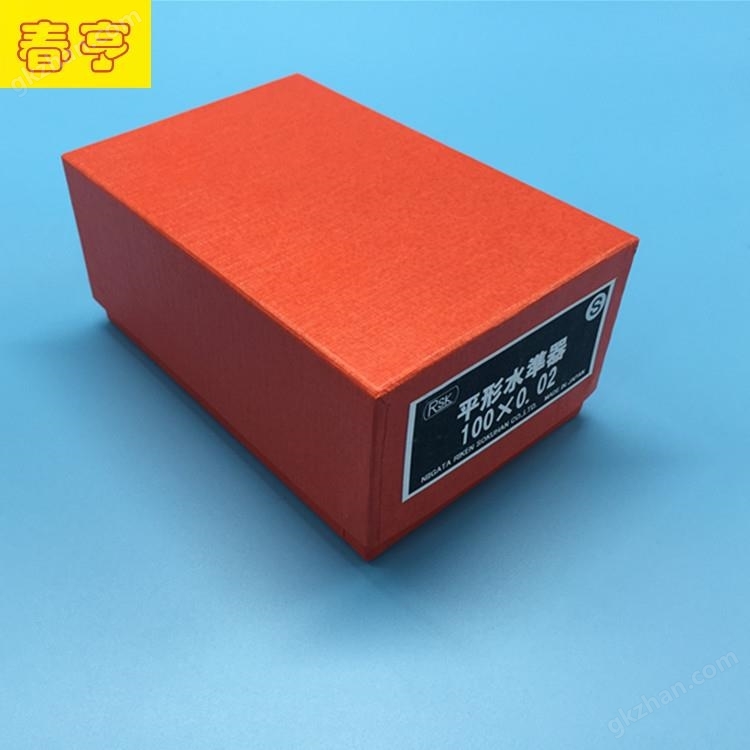

內包裝：定制實木防震木盒，卡槽固定，防磕碰、防潮，適配存放與運輸。

外包裝：加厚硬紙箱，二次加固，遠距離物流不易破損。

標配附件：原裝 RSK 水平儀、出廠精度檢測報告、六角微調扳手、使用說明書。

八、使用說明與保養

清潔預處理：使用前擦拭水平儀底面與被測面，去除鐵屑、油污、灰塵，保證接觸面干凈平整。

測量操作：平穩放置儀器，靜置待氣泡穩定后，平視刻度讀數；垂直檢測時，側邊基準面貼合被測立面，無間隙傾斜。

微調校準：需微調時，用標配六角扳手調節氣泡管，校準后鎖定，避免松動移位。

環境規避：避免高溫暴曬、強腐蝕、強震動環境，防止水準管液體揮發、機體受熱形變。

存放保養：使用后清潔擦干，放入原裝木盒，存放于干燥通風、恒溫避光處；禁止私自拆解或打磨基準面。

九、售后服務

正品保障：日本 RSK 新瀉理研，渠道可溯源，提供報關單與溯源信息。

質保期限：正常工況下享受 12 個月質保，非人為損壞出現性能異?；蚓绕?，可免費維修或更換配件。

技術支持：專業團隊提供型號選型、工況適配、使用指導、測量技巧全程咨詢服務。

批量服務：批量采購可提供配套資料、企業采購對接，支持長期穩定供貨。

十、產品核心優勢

原裝品質：日本原廠工藝制造，時效鑄鐵機身 + 精密研刮基準，結構穩固不易變形，精度符合 JIS 標準。

小巧高效：100mm 小型規格，重量僅 1.0kg，便攜易操作，適合狹小空間與輕型設備測量。

耐用省心：密封水準管 + 防銹涂層，適配復雜工況，日常維護簡單，使用壽命長。

高性價比：經濟實惠的暢銷型號，兼顧精度與成本，是中小型工廠精密測量常備量具。
