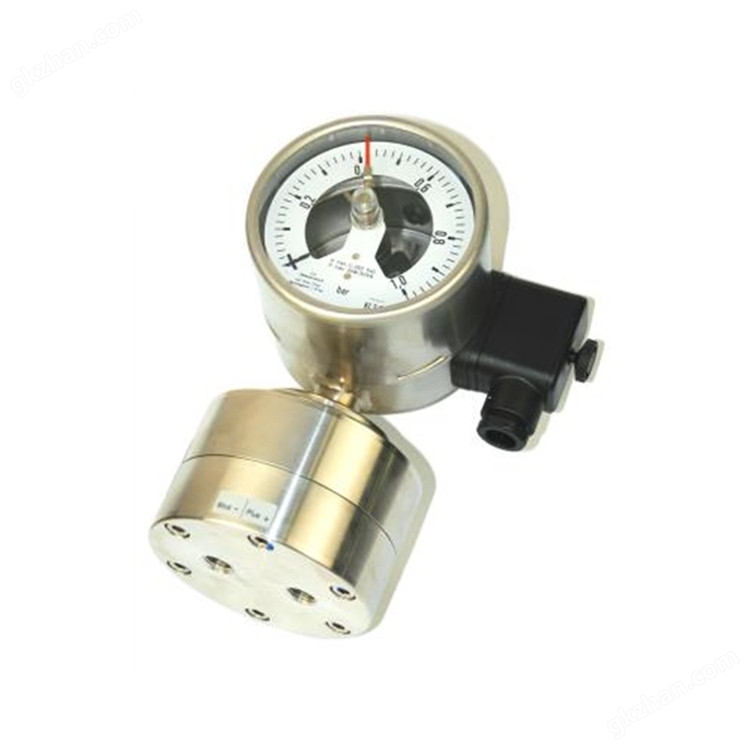

產品名稱：Ashford Instrumentation壓差表DP402(ORP25)

產品型號：DP402(ORP25)

產品介紹

“Alfa系列”100mm直徑差壓表適用于低粘度氣體和液體介質，且不會腐蝕黃銅或不銹鋼。尤其適用于監測過濾器、泵和管道系統。

該壓力表包含兩個壓力腔，中間由彈性隔膜隔開。腔體內的壓差會使隔膜在壓力彈簧的作用下發生軸向偏轉，偏轉幅度與壓差成正比。

該偏轉通過連桿傳遞到儀表的機械運動，差壓值直接由壓力表指針指示。隔膜兩側由金屬支架固定，提供高達25 bar的過壓安全保護。

差壓量程可選0-250 mbar和0-25 bar，靜壓均為25 bar。

Ashford Instrumentation壓差表DP402(ORP25) 性能特點

l 適用介質：適用于低粘度且不腐蝕黃銅或不銹鋼的氣體和液體介質。

l 應用場景：特別適合監測過濾器、泵和管道系統。

l 結構原理：含兩個由彈性隔膜隔開的壓力腔，壓差使隔膜軸向偏轉，偏轉幅度與壓差成正比，經連桿傳遞至機械運動，由指針直接指示差壓值。

l 過壓保護：隔膜兩側有金屬支架固定，提供高達25 bar的過壓安全保護。

l 量程選擇：差壓量程可選0 - 250 mbar和0 - 25 bar，靜壓均為25 bar。

技術參數

產地：英國

標稱尺寸：100毫米

安裝方式：直接底部安裝入口，表面安裝3孔背法蘭

毫巴范圍：0-250 mbar、0-400mbar及0-600 mbar

壓力表范圍：0-1bar、0-1.6bar、0-2.5bar、0-4bar、0-6bar、0-10bar、0-16bar及0-25bar

過載保護：任一支腿承受25bar

工作壓力：靜壓100 percent

過程連接：2個1/2" BSP內螺紋或外螺紋

精度：EN837-3標準2.5級

環境溫度：-20/+60℃

過程溫度：-20/+60℃

校準溫度：20℃

溫度影響：自校準溫度起約±0.4％FSD/±10℃

表殼材質：304不銹鋼，后吹出裝置

表圈：不銹鋼滾邊表圈（不可拆卸）

濕部零件：316不銹鋼

膜片：Viton

表盤和指針：鋁

窗口：安全玻璃

防護等級：IP65

標準：按照EN837-1標準要求制造
