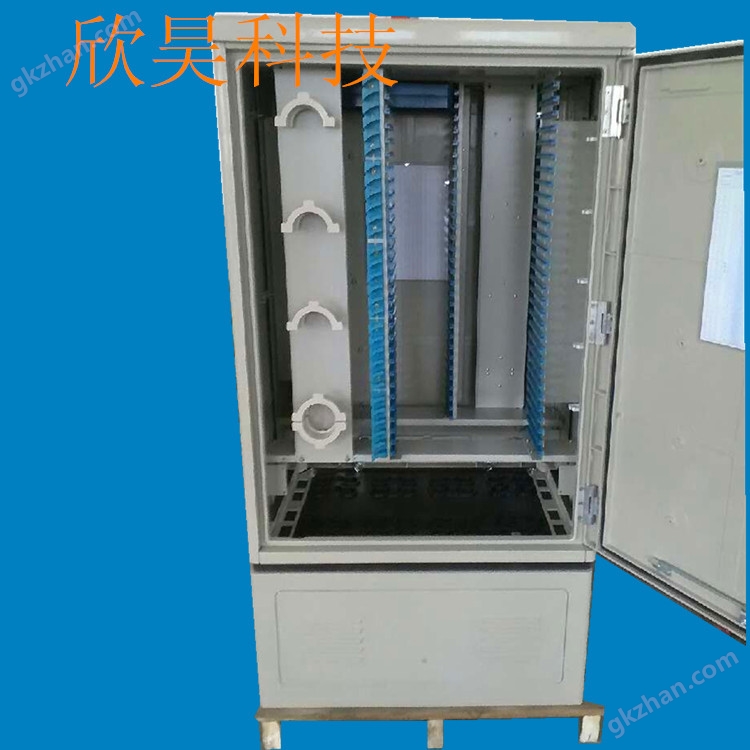

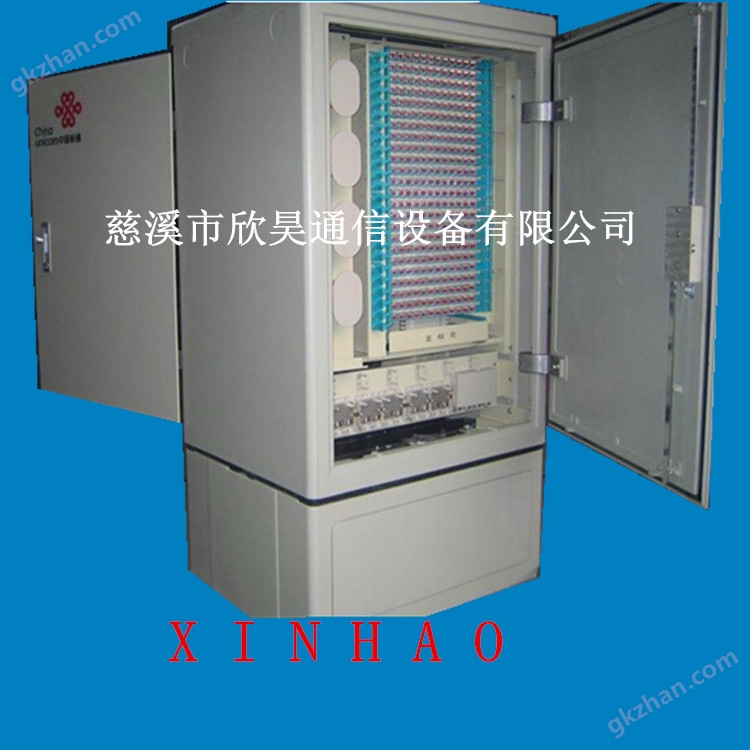

576芯光纜交接箱 576芯光纜交接箱

產品特性：

? 光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備，能夠?qū)崿F(xiàn)光纖的接續和配線有直接連接和交叉連接的功能。

? 采用熔配一體化抽à-式模塊，使交接箱容量大，密度高。

? 箱體采用高強度SMC聚脂箱體，具有良好抗腐蝕、耐老化性能，能抵受劇烈的氣候變化以及適應惡劣的工作環境。

? 箱體具有良好的密封性能，防護等級達到GB/T4208 IP65級。

? 具有很好的安裝性能及防破壞功能。

? 箱體具有安全可靠的光纜固定與接地保護裝置。

? 光纜交接箱體箱材料為SM,容量0～576芯。

技術特性:

? 高壓防護接地與機箱絕緣電阻：≥20000MΩ/500V(DC)

? 箱高壓防護接地與機箱間耐壓≥15000V(DC)/1min，不擊穿，無飛弧。

? 箱體靜負荷能力：殼蓋≥980N，側表面≥980N，門鉸鏈≥200N

? 機箱的密封防護等級：達到GB4208標準中IP65級

工作環境:

? 環境溫度：-45℃～+80℃

? 相對濕度：40℃時小于95%

? 大氣壓力：70～106Kpa

2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。

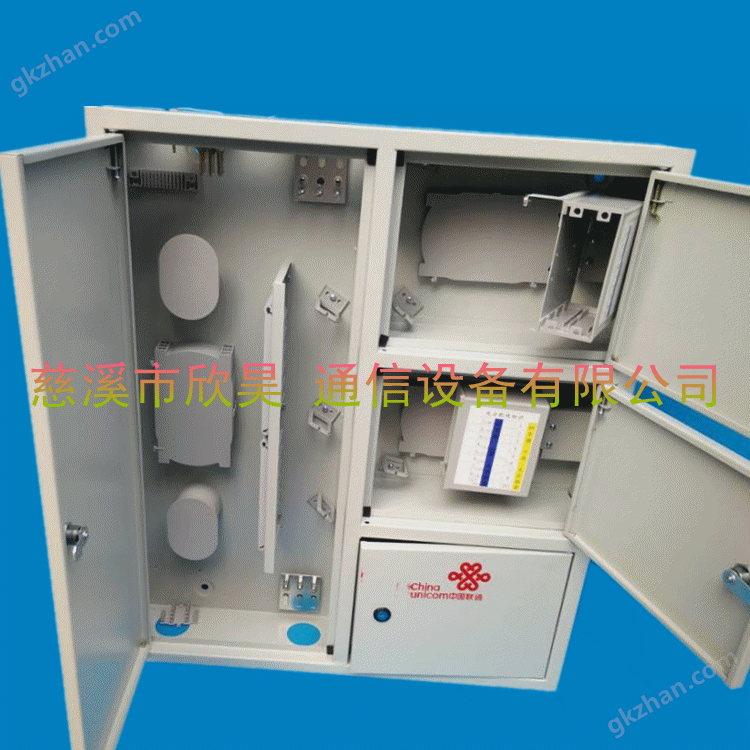

4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。
5.在機箱形式及厚度保持*的情況下，光纖熔接盤zui大支持6片，滿足施工過程中任意形式的接續
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝
8.具有臨時尾纖存儲區域
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等
三、技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2. 箱門開啟角度：180°
3.大氣壓力:70Kpa-106Kpa
4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
5.回波損耗≥45dB;附加損耗≤5dB
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
四、適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
4.前面操作、安裝都相當迅速方便
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器，
7.外型尺寸：壁掛式：120*550*800MM ;130*600*660mm;
鑲嵌式：

入墻尺寸 145*580*750MM

外墻尺寸 145*630*800MM
8.產品重量：壁掛式：22KG
鑲嵌式：21KG
五、訂購信息：
1.產品材料：冷軋板
2.產品顏色：常規色灰色
3.產品工藝:沖壓

箱體采用冷軋板制成,經靜電噴塑處理,美觀大方,線條清晰,防腐防水性能好,使用壽命長.

各種接頭端接方便,安裝靈活。用于配線間和設備間光纜的端接,使用和管理。

使用條件：
1.工作溫度：-5℃ 40℃ 相對濕度:≤90%( 30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃ 70℃
3.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
4.回波損耗≥45dB;附加損耗≤5dB
5.插拔耐久性壽命>1000次
6.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
7.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
功能:
1.有很強的光纜固定與保護功能,能保證光纜及纖芯不受損傷,以及可靠的接地裝置.
2.有*的光纖布線管理設計裝置,保證了光纖的布線及纖芯安裝,施工及維護方便。
3.有明確的線序標識,便于轉接,跳線,測試。
