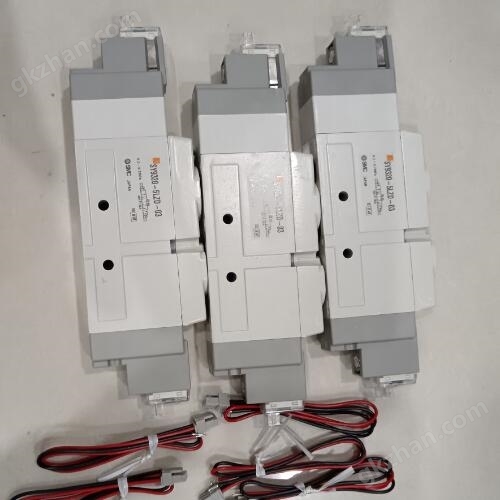

2位5通SMC電磁閥安裝位置
以直動式單電控電磁閥為例說明SMC電磁閥工作原理：請參照直動式單電控電磁閥原理圖，當電磁線圈不通電時，閥芯在彈簧力作用下處于zui上端位置，這時從圖中可以看出，入口空氣被封住，出口和排氣口相通，即電磁閥處于排氣狀態；當電磁閥通電時，閥芯受電磁鐵電磁力吸引克服彈簧力向下移動，這時從圖中可以看出，入口空氣可以通向出口，而出口與排氣口不相通，即電磁閥處于供氣狀態；當電磁閥失電后，閥芯靠彈簧力復位，又處于排氣狀態。SMC電磁閥就是這樣通過閥芯位置的改變來來改變和控制壓縮空氣流動的方向。.
故障 原因 排除方法
　 1．潤滑不良，滑動阻力和始動摩擦力大。 1．改善潤滑。
閥不能換向 2．密封圈壓縮量大，或膨脹變形。 2．適當減少密封圈壓縮量，改進配方。
　 3．塵?；蛴臀鄣缺豢ㄔ诨瑒?dòng)部分或閥座上。 3．塵埃或油污。
使用流體 空氣
使用壓力范圍MPa 單電控 0.15~0.7，雙電控 0.1~0.7
響應時間ms 單電控10，雙電控8 單電控14，雙電12
zui高動作頻率Hz 10 5
接管口徑 M5, ?4, ?6 RC1/8, ?4, ?6,
有效截面積mm2 3.6 9.8
環境及流體溫度  zui高50°

2位5通SMC電磁閥安裝位置
＊給油 不需要
手動操作 螺絲刀壓下鎖定型
抗沖擊/振動能力 150/30 ms2(8.3~2000Hz)
　 4．彈簧卡住或損壞。 4．重新裝配或更換彈簧。
　 5．控制活塞面積偏小，操作力不夠。 5．增大活塞面積和操作力。
閥泄漏 1． 密封圈壓縮量過小或有損傷。 1． 適當增加壓縮量，或更換受損壞密封件。
2． 閥桿或閥座有損傷。 2． 更換閥桿或閥座。
3． 鑄件有縮孔。 3． 更換鑄件。
閥產生振動 1． 壓力低（導式）。 1． 提高導操作壓力。
2． 電壓低（電磁閥）。 2． 提高電源電壓或改變線圈參數。
A:SMC電磁閥的作用是什么？

Q:SMC電磁閥屬于方向控制元件，主要作用就是改變和控制壓縮空氣的流動方向。例如二通閥控制氣流的通斷、三通閥控制進氣和排氣（參照上面的電磁閥原理圖），而五通閥主要是控制氣缸的往復運動按控制數可分成單控式和雙控式。單控式是指閥的一個工作位置由控制信號（控制信號可以是電信號、氣信號、人力信號或機械信號等），另一工作位置是當控制信號消失后，靠其它力來獲得（稱為復位方式）?？繌椈闪?fù)位稱為彈簧復位；靠氣壓力復位稱為氣壓復位；靠彈簧力和氣壓力復位稱為混合復位。雙控式是指閥有兩個控制信號。

，SMC電磁閥說明，smc電磁閥材質
